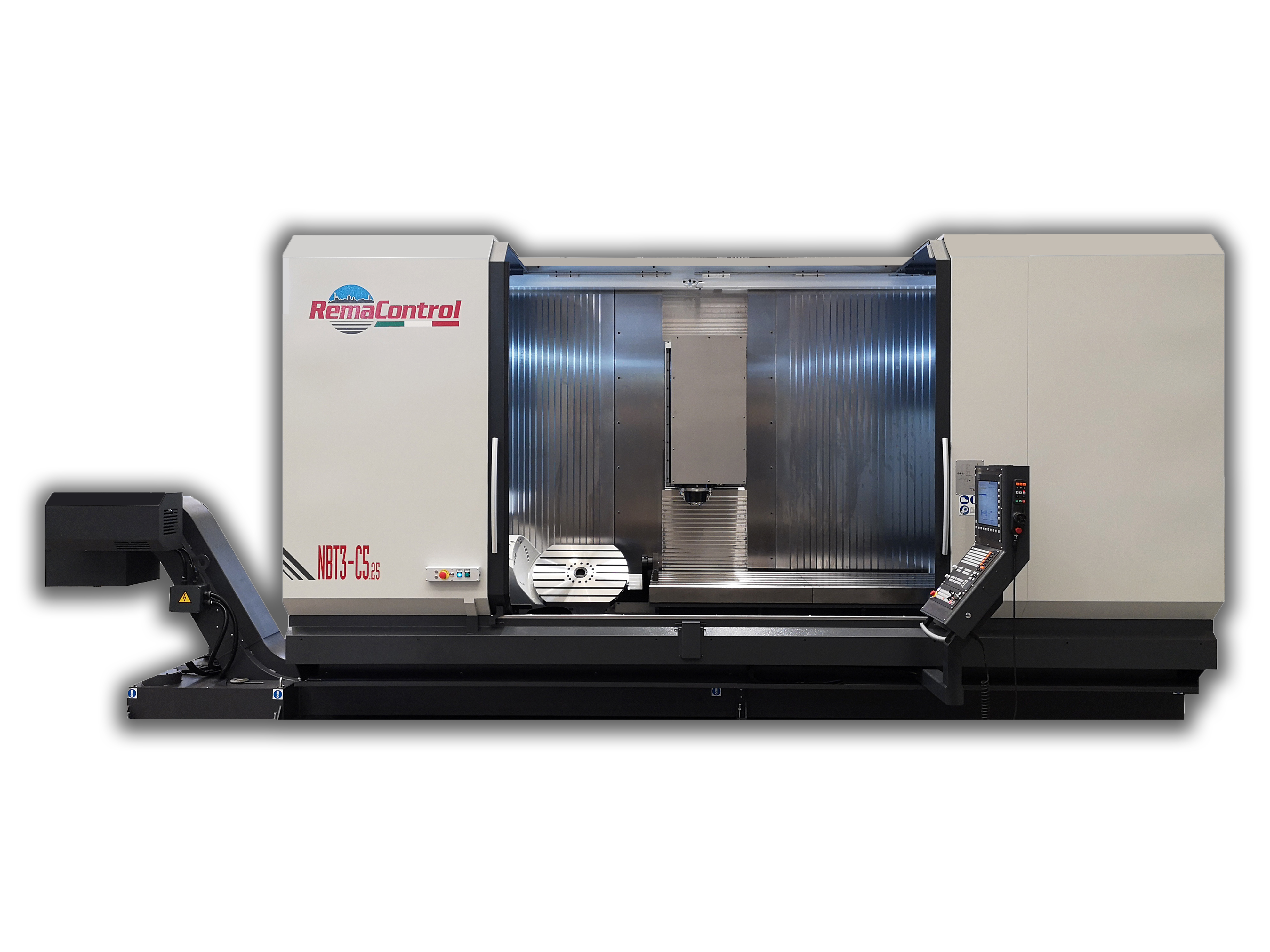

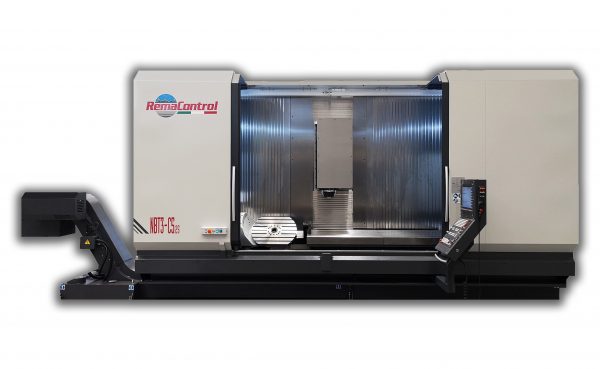

Newton Big C5

Centro di lavoro verticale a montante mobile con tavola fissa e tavola rotobasculante 4° / 5° asse.

Si adegua immediatamente alle necessità del momento, 3 assi o 5 assi.

Due filosofie in una sola macchina:
3 assi – rigida, potente, veloce.
5 assi – precisa, dinamica, altamente flessibile.

La risposta giusta ai problemi dei nostri clienti.

Consulta le caratteristiche tecniche della macchina e, se desideri, compara i dati tra i modelli disponibili:

modelli disponibili:

Big C5

comparazione lunghezze:

NBT3 20 C5 NBT3 25 C5 NBT3 33 C5 NBT3 25 C5P NBT3 33 C5P

	NBT3 20 C5	NBT3 25 C5	NBT3 33 C5	NBT3 25 C5P	NBT3 33 C5P
Tavola fissa
Dimensione tavola	1.150 x 820 mm	1.650 x 820 mm	2.800 x 820 mm	1.150 x 820 mm	2.000 x 820 mm
Max. carico su tavola (distribuito)	1100 Kg	1500 Kg	3000 Kg	1300 Kg	2200 Kg
Tavola rotobasculante
Dimensione tavola (opzione)	600 x 500 mm	600 x 500 mm	600 x 500 mm	600x600 (ᴓ 800) mm	600x600 (ᴓ 800) mm
Massimo carico su tavola	400 Kg	400 Kg	400 Kg	800 Kg	800 Kg
Massimo volteggio	ᴓ 700 mm	ᴓ 700 mm	ᴓ 700 mm	ᴓ 1000 mm	ᴓ 1000 mm
Corse assi
Corsa asse X	2000 mm	2500 mm	3300 mm	2500 mm	3.300 mm
Corsa asse Y (opzione)	800 (900) mm	800 (900) mm	800 (900) mm	800 (900) mm	800 (900) mm
Corsa asse Z	800 mm	800 mm	800 mm	800 mm	800 mm
Rapidi assi X - Y - Z	50 m/min	50 m/min	50 m/min	50 m/min	50 m/min
Dati mandrino
Velocità di rotazione	10000 giri/min	10000 giri/min	10000 giri/min	10000 giri/min	10000 giri/min
Potenza	22 Kw	22 Kw	22 Kw	22 Kw	22 Kw
Coppia	140 Nm	140 Nm	140 Nm	140 Nm	140 Nm
Mandrini opzionali	8.000/12.000/15.000/20.000/24.000 giri/min	8.000/12.000/15.000/20.000/24.000 giri/min	8.000/12.000/15.000/20.000/24.000 giri/min	8.000/12.000/15.000/20.000/24.000 giri/min	8.000/12.000/15.000/20.000/24.000 giri/min
Magazzino utensili
Numero posizioni (standard)	30	30	30	30	30
Numero max. posizioni (opzione)	150	150	150	150	150
Controlli numerici disponibili
Fanuc 31i-MB5
Heidenhain iTNC 640
Siemens Sinumerik 840D SL
Attacchi utensile disponibili
ISO 40 / HSK 63 / ISO 50 / HSK 100

Combina la lavorazione a 3 assi su tavola fissa e quella a 5 assi su tavola rotobasculante.
Rapida e flessibile, anche in ciclo pendolare.
